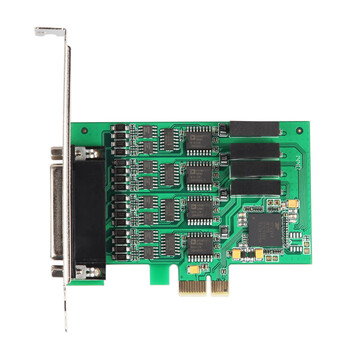

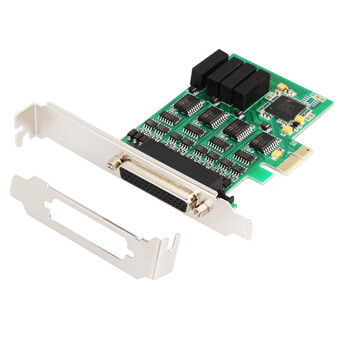

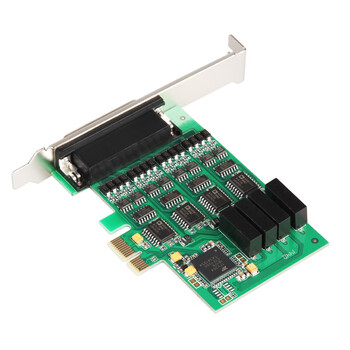

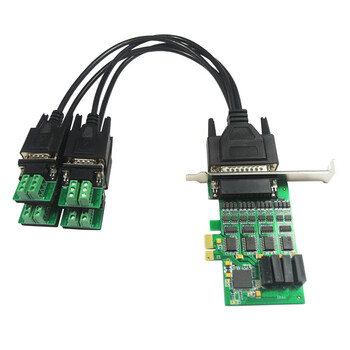

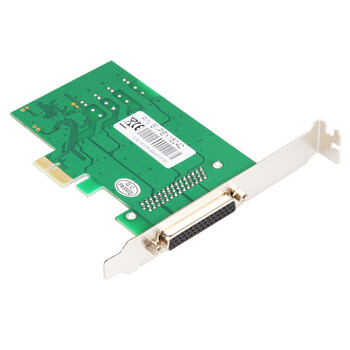

乐扩PCI-E转4口RS485/422光电转换带隔离磁藕隔离卡高速多串口卡

价格： Our Price 399.00 L1
配送： Distribution
上海
上海

请选择

北京

上海

天津

重庆

河北

山西

河南

辽宁

吉林

黑龙江

内蒙古

江苏

山东

安徽

浙江

福建

湖北

湖南

广东

广西

江西

四川

海南

贵州

云南

西藏

陕西

甘肃

青海

宁夏

新疆

台湾

港澳
月兑换量： 0件
评价： Comment
分(累计评价0)

数量： Quantity

详情描述
商品评价

规格参数

电脑、办公---电脑组件---声卡/扩展卡乐扩IO-PCE354-PR4S

包装清单

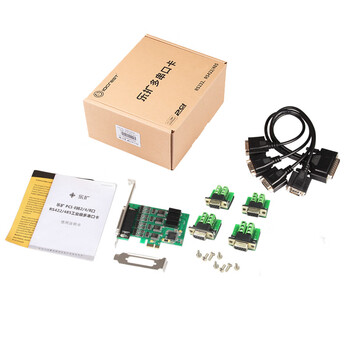

卡*1 排线*1 说明书*1

<div class="goods-intro" class="p15" style="color:black">
				<div cssurl='//sku-market-gw.jd.com/css/pc/e8a7d433d2f140f28c8655a5dc6e96fc.css?t=1703562349190'></div><div id='zbViewModulesH'  value='9858'></div><input id='zbViewModulesHeight' type='hidden' value='9858'/><div skudesign="100010"></div><div class="ssd-module-wrap" >
            <div class="ssd-module M16951994440881 animate-M16951994440881" data-id="M16951994440881">
        <div class="ssd-widget-text W16951994461832"
    >
    驱动下载网址：http://www.mmui.com.cn/data/upload/image/EXAR352_354_358.zip

</div>

</div>
<div class="ssd-module M16697709050451 animate-M16697709050451" data-id="M16697709050451">

</div>
<div class="ssd-module M16697709050852 animate-M16697709050852" data-id="M16697709050852">

</div>
<div class="ssd-module M16697709051053 animate-M16697709051053" data-id="M16697709051053">

</div>
<div class="ssd-module M16697709051294 animate-M16697709051294" data-id="M16697709051294">

</div>
<div class="ssd-module M16697709051515 animate-M16697709051515" data-id="M16697709051515">

</div>
<div class="ssd-module M17007115684644 animate-M17007115684644" data-id="M17007115684644">
        <div class="ssd-widget-text W17007116178096"
    >
    本产品采用的是DR44/FR62母头,通用连接方式为输入或者输出接口，不用跳线设置自动实现RS422/485通信方式。可应用于P0S机，门禁，自动取款机，嵌入式工控自动化设备，金融支付A TM系统，交通系统，工厂自动化和过程控制，医疗系统，远程访问服务器等。

</div>
<div class="ssd-widget-text W17007115711605"
    >
    特点：<br/>1.支持PCIe 2.0兼容1.0<br/>2.支持X1，X2，X4，X8，X16（通道）的PCI Express总线连接器;<br/>3.支持EIA RS422,RS485标准;<br/>4.RS422信号：T/R+,T/R-,RXD+,RXD-,GND<br/>5.RS485信号：DATA+(B),DATA-(A),GND<br/>6.600W浪涌保护, 15KV ESD全信号保护<br/>性能参数：<br/>1.符合EIARS422,RS485标准；<br/>2.RS422信号：T/R+,T/R-,RXT+,RXT-,GND;RS485信号：DATA+(B),DATA-(A),GND；<br/>3.RS422工作方式：点对多的全双工双向通信；<br/>4.RS485工作方式：点对多的半双工通信；<br/>5.不用跳线设置自动实现RS422/485通信方式；<br/>6.最da传输距离：RS422/485端1200米（9600bps）<br/>7.传输介质：双绞线或者屏蔽线；<br/>8.16550兼容的寄存器组;<br/>9.256个字节的发送和接收FIFO;<br/>10.自动XON / XOFF软件流控制;<br/>11.具有多节点的自动地址检测；<br/>12. 接口保护：600W浪涌保护，15KV ESD全信号保护；2500Vrms磁藕隔离电压保护、瞬态共模抑制能力： 25KV/us， 1000 V DCDC电源隔离模块保护<br/>13. 自动分配IRQ与I/O地址。<br/>14.每秒位数：300-921600<br/>15.数据位：5、6、7、8<br/>16.奇偶校验：偶、奇、无、标志、空格;停止位：1、1.5、2<br/>17.流控制：Xon/Xoff 、硬件、无<br/>18.工作环境： -40 to 85⁰C.<br/>19.最da传输速率为6Mbps<br/>支持的系统：<br/>Windows® Server 2003, 2008, 2012<br/>Windows® XP, Vista, 7, 8<br/>Linux 2.6.27, 2.6.31, 2.6.32, 3.x.x and newer<br/>支持PCI Express的系统，可用的PCI Express插槽

</div>

</div>
<div class="ssd-module M17007160824237 animate-M17007160824237" data-id="M17007160824237">
        <div class="ssd-widget-text W170071874531038"
    >
    3)在”Exar’Bommunications sport(COM3)属性”，点”PoBetttings”.设置好后点确定

</div>
<div class="ssd-widget-pic W170071868496637"   >
    <img    src="//img30.360buyimg.com/sku/jfs/t1/231336/37/4166/8972/655ee86bF1dd641a1/2271bafa4555f2b7.jpg"    />
        </div>
<div class="ssd-widget-text W170071860487736"
    >
    配置串行端口设置<br/>安装好了在主板上的串口驱动程序后，请参考以下说明来配置串行COM端口的设定<br/>(1)请启动“设备管理器”;<br/>(2)用鼠标右键单击“端口(COM和LPT)”- “Exar’Communications sport(COM3)”，然后单击“属性”。

</div>
<div class="ssd-widget-pic W170071853380535"   >
    <img    src="//img30.360buyimg.com/sku/jfs/t1/231082/23/4130/15345/655ee7d4F49ad9671/baa7fc43a1322ac5.jpg"    />
        </div>
<div class="ssd-widget-text W170071851645734"
    >
    添加文字

</div>
<div class="ssd-widget-text W170071799446033"
    >
    13.驱动自动安装，安装完后点“关闭”<br/>重复第10到第12的步骤，驱动安装全部完成，这时设备管理器会出现四个COM口端口，如下图：

</div>
<div class="ssd-widget-pic W170071788540531"   >
    <img    src="//img30.360buyimg.com/sku/jfs/t1/180066/17/41882/11031/655ee440Fb14bdc34/fc064062405c61c3.jpg"    />
        </div>
<div class="ssd-widget-text W170071753997230"
    >
    12.点”下一步“

</div>
<div class="ssd-widget-pic W170071752816629"   >
    <img    src="//img30.360buyimg.com/sku/jfs/t1/231787/24/4084/7174/655ee3e7F3f717e72/f55d1c38066f8135.jpg"    />
        </div>
<div class="ssd-widget-text W170071743053228"
    >
    11.选”浏览计算机以查找驱动软件（R)“

</div>
<div class="ssd-widget-pic W170071741277327"   >
    <img    src="//img30.360buyimg.com/sku/jfs/t1/207208/14/38765/9045/655ee374F764c5a27/be3d3ddf71fcaddc.jpg"    />
        </div>
<div class="ssd-widget-text W170071725324326"
    >
    10.右击“Multifunction Device"-更新驱动程序软件（P)...

</div>
<div class="ssd-widget-pic W170071724030425"   >
    <img    src="//img30.360buyimg.com/sku/jfs/t1/229202/36/4026/6822/655ee2c7F2914ba21/02dc1b01675a5f93.jpg"    />
        </div>
<div class="ssd-widget-text W170071716938824"
    >
    9.驱动安装完成，点“关闭”

</div>
<div class="ssd-widget-pic W170071714926923"   >
    <img    src="//img30.360buyimg.com/sku/jfs/t1/192021/15/43092/6681/655ee26bFf9d59f53/8c16d8b43b990d0a.jpg"    />
        </div>
<div class="ssd-widget-text W170071705025122"
    >
    8.点“下一步”，驱动自动安装

</div>
<div class="ssd-widget-pic W170071698686821"   >
    <img    src="//img30.360buyimg.com/sku/jfs/t1/229466/13/3925/15809/655ee1c9F9de1a249/260e703a6ddfb0f0.jpg"    />
        </div>
<div class="ssd-widget-text W170071679358718"
    >
    7.浏览到光盘所在的路径比如(以WIN7 32位系统)浏览E盘E:XR17V35XXR17V354 4S Windows Vista 2k878  x86\Signed\NextFreePort_14.7\empo点”打开”-“确定

</div>
<div class="ssd-widget-pic W170071676914117"   >
    <img    src="//img30.360buyimg.com/sku/jfs/t1/89891/33/37111/27469/655ee0c1Fb26b0d9f/b676b888a192a8b3.jpg"    />
        </div>
<div class="ssd-widget-text W170071660856216"
    >
    6.点“从磁盘安装”——浏览

</div>
<div class="ssd-widget-pic W170071659100815"   >
    <img    src="//img30.360buyimg.com/sku/jfs/t1/176912/16/40891/12074/655ee03eF02b4eea1/5aca533a0f8609f7.jpg"    />
        </div>
<div class="ssd-widget-text W170071650561714"
    >
    5.选择“多串口适配器”，点下一步；

</div>
<div class="ssd-widget-pic W170071648597313"   >
    <img    src="//img30.360buyimg.com/sku/jfs/t1/235048/33/4084/23956/655edfd4F81f5dbaa/bb81519423fdef19.jpg"    />
        </div>
<div class="ssd-widget-text W170071640457112"
    >
    4.选“浏览计算机以查找驱动软件(R)”-“从计算机的设备驱动程序列表中选择(L)”

</div>
<div class="ssd-widget-pic W170071636723611"   >
    <img    src="//img30.360buyimg.com/sku/jfs/t1/228570/30/4208/8691/655edf5dFafd26755/e83372d689d84822.png"    />
        </div>
<div class="ssd-widget-text W170071626481710"
    >
    3.右击“PCI串行端口”-“更新驱动程序软件(p)...”

</div>
<div class="ssd-widget-pic W17007162473029"   >
    <img    src="//img30.360buyimg.com/sku/jfs/t1/197726/16/37333/17496/655edee5F5df91507/d806f5661db5d979.png"    />
        </div>
<div class="ssd-widget-text W17007160871828"
    >
    串口卡在Windows系统下驱动安装步骤(以WIN7 32位为例）<br/>1.把卡插到到可用的PCI Express插槽;<br/>2.打开电脑，右击桌面“计算机”-“管理”-“设备管理器

</div>

</div>
<div class="ssd-module M170071885055439 animate-M170071885055439" data-id="M170071885055439">
        <div class="ssd-widget-pic W170071954804551"   >
    <img    src="//img30.360buyimg.com/sku/jfs/t1/229943/37/4205/48352/655eebcbFf0f27adf/95d180584d6fd68e.jpg"    />
        </div>
<div class="ssd-widget-text W170071944730450"
    >
    422/485串口卡接线端子接线方法:

</div>
<div class="ssd-widget-pic W170071943487649"   >
    <img    src="//img30.360buyimg.com/sku/jfs/t1/228549/14/3800/6983/655eeb59F6edd04e3/6101d7b0db6f4823.jpg"    />
        </div>
<div class="ssd-widget-text W170071925965548"
    >
    连接器与信号(PIN针定义）

</div>
<div class="ssd-widget-pic W170071924854847"   >
    <img    src="//img30.360buyimg.com/sku/jfs/t1/177878/4/42474/10071/655eea9eF1d007ddc/4e368e2d799a9807.jpg"    />
        </div>
<div class="ssd-widget-text W170071919978246"
    >
    2.点确定后，重新点“扫描检测硬件改动“

</div>
<div class="ssd-widget-pic W170071916470945"   >
    <img    src="//img30.360buyimg.com/sku/jfs/t1/229629/36/4139/10748/655eea4cFb2f686e2/f4fd1eda8f94281d.jpg"    />
        </div>
<div class="ssd-widget-text W170071910624644"
    >
    注意:为了防止系统资源的冲突，请不要选择”使用“端口关于RS-485的<br/>UART类别(默认:RS-422)<br/>1.当要选择RS-485时，请将RS-485选择，然后点确定

</div>
<div class="ssd-widget-pic W170071905870143"   >
    <img    src="//img30.360buyimg.com/sku/jfs/t1/96718/7/47017/13474/655ee9e1F81e02165/7558ba1801e8a92d.jpg"    />
        </div>
<div class="ssd-widget-text W170071890410841"
    >
    端口号的设置与更改:<br/>在”Exar’Bommunications sport(COM3)属性”,点”PoSetttings”,选“Advan&ettings”选择一个端口数分配至串行端口，然后点”0K”

</div>
<div class="ssd-widget-pic W170071889007640"   >
    <img    src="//img30.360buyimg.com/sku/jfs/t1/228742/34/4192/17573/655ee939F0fcae50a/44d29c515c80e02c.jpg"    />
        </div>
